| 品牌：邦照 | 系列：PVB-2 | 型号：PVB-2 |
| 产地：浙江 | 原产国/地区：中国 | 安装方式：挂壁式 |
| 回路数：2 | 开关排数：2 | 功能类型：防雷防反汇流 |
| 颜色：银白色 | 壳体防护等级：IP45 | 面盖材质：冷轧钢板 |
| 规格尺寸：可以定制 | 额定电流：10A/1*** | 外形尺寸：可以定制 |
| 产品认证：CE | 外壳材质：冷轧钢板喷塑 | 物料编号：PVB-2 |
| 最小包装数：2 | 规格：PVB-2 | 有可授权的自有品牌：邦照 |
| 产品特性：汇流 |

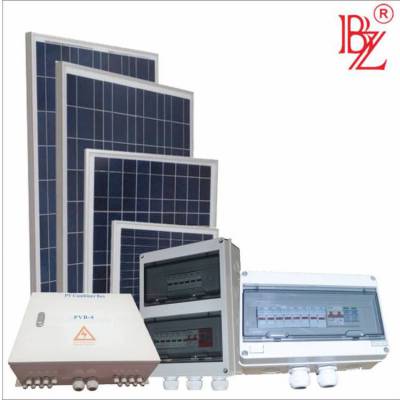

5进1出光伏防雷汇流箱
光伏发电系统中，为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性，一般需要在光伏组件与逆变器之间增加汇流装置。
光伏汇流箱除了具有光伏汇流的功能外，同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完，善的保护功能。
邦照公司生产的光伏汇流箱具备了以上各种功能要求，与光伏并网、离网型逆变器配套使用可组成一套完 整的光伏发电系统解决方案。
选择光伏汇流箱时，用户可以根据后端逆变器的输入电压范围、输出功率大小，把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流，然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。
主要特点：
适用于户外光伏系统；
每个光伏阵列均附有直流熔断保护和反接保护可选；
直流电压输入范围宽，开路电压可达1000V；
光伏独享高压防雷器（SPD）；
电缆压盖接头输入，方便，安全的系统接线；
光伏独享高压断路器控制输出；
室外防护等级IP65；
输出防水端子；
壁挂式易于安装
技术参数
?
型号 | PVB-2 |
光伏阵列输入 | |
光伏阵列电压（Vdc） | 400VDC/1000VDC |
光伏阵列输入路数（N） | 2路 |
每路熔断丝额定电流（A） | 10A/1*** |
输出总电流 | 20A/30A |
单路阵列过流保护 | 有 |
单路阵列正、负极线径尺寸 | 4mm2 |
输出路数 | 1路 |
标准配件 | |
总输出断路器保护 | 有 |
防雷保护 | 有 |
防反接保护 | 有 |
机械尺寸、工作环境 | |
箱体尺寸（长?x?宽?x?高） | 400mm?x?500mm?x?195mm |
参考重量（Kg） | 32Kg |
防护等级 | IP45 |
使用海拔（m） | ?≤3000 |
工作温度（℃） | -15～+55 |
存储温度（℃） | -25～+85 |
箱体材质 | 冷轧板喷塑 |
为了更好的服务于客户，我公司可依照用户的需求定制不同规格的参数配置。 | |
?
